Воздухосборники А1И серии 5.903-20

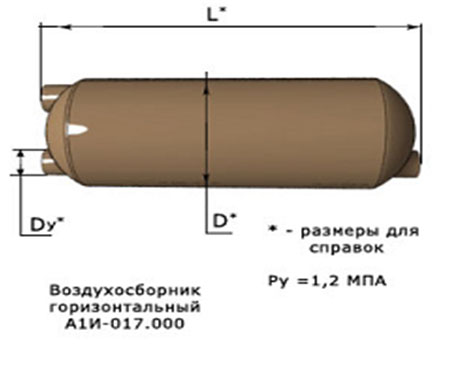

Воздухосборники горизонтальные по серии 5.903-20 |
с эллиптическими днищами Ру до 1,2 МПа |
Наименование |
Размеры, мм |
Масса, кг |
Условный проход, ДУ |
D |
L |
L1 |
a |
b |
Воздухосборник А1И 017.000 |
20 |
159 |
446 |
272 |
50 |
50 |
5,9 |
Воздухосборник А1И 017.000-01 |
32 |
219 |
602 |
398 |
73 |
84 |
15 |
Воздухосборник А1И 017.000-02 |
50 |
273 |
714 |
484 |
90 |
110 |
22,5 |
Воздухосборник А1И 017.000-03 |
80 |
325 |
832 |
576 |
100 |
125 |
36,4 |

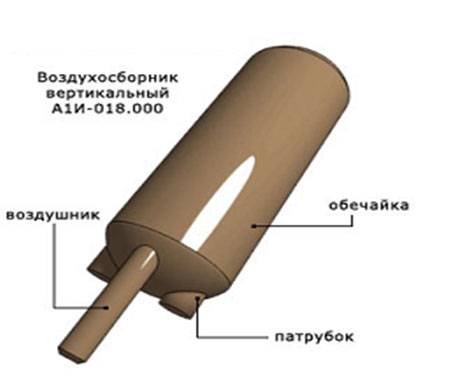

Воздухосборники вертикальные по серии 5.903-20 |
с эллиптическими днищами Ру до 1,2 МПа |
Наименование |
Размеры, мм |
Масса, кг |
Условный проход, ДУ |
D |
Н |
h |
a |
b |
Воздухосборник А1И 018.000 |
50 |
273 |
640 |
120 |
70 |
100 |
18,2 |
Воздухосборник А1И 018.000-01 |
80 |
325 |
753 |
115 |
75 |
125 |
26,7 |
Воздухосборник А1И 018.000-02 |
150 |
426 |
932 |
110 |
105 |
170 |
48,5 |

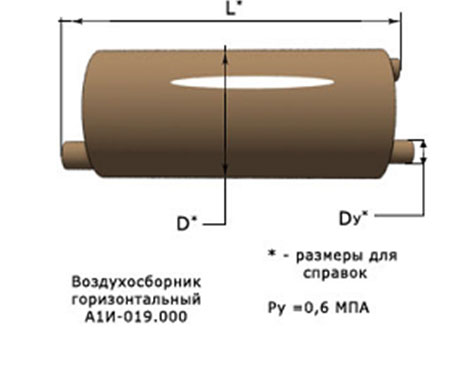

Воздухосборники горизонтальные по серии 5.903-20 |
с плоскими днищами Ру до 0,6 МПа |
Наименование |
Размеры, мм |
Масса, кг |
Условный проход, ДУ |
D |
L |
L1 |
a |
b |
Воздухосборник А1И 019.000 |
20 |
159 |
426 |
330 |
45 |
45 |
6,3 |
Воздухосборник А1И 019.000-01 |
32 |
219 |
556 |
460 |
66 |
70 |
17,3 |
Воздухосборник А1И 019.000-02 |
50 |
273 |
680 |
560 |
84 |
95 |
22,3 |
Воздухосборник А1И 019.000-03 |
80 |
325 |
744 |
640 |
92 |
110 |
46,3 |
Воздухосборники горизонтальные по серии 5.903-20 |
с плоскими днищами Ру до 1,2 МПа |
Наименование |
Размеры, мм |
Масса, кг |
Условный проход, ДУ |
D |
L |
L1 |
a |
b |
Воздухосборник А1И 020.000 |
20 |
159 |
426 |
330 |
50 |
54 |
6,6 |
Воздухосборник А1И 020.000-01 |
32 |
219 |
560 |
460 |
73 |
84 |
18,3 |
Воздухосборник А1И 020.000-02 |
50 |
273 |
668 |
560 |
90 |
110 |
25,3 |
Воздухосборник А1И 020.000-03 |
80 |
325 |
756 |
640 |
100 |
125 |
52,6 |

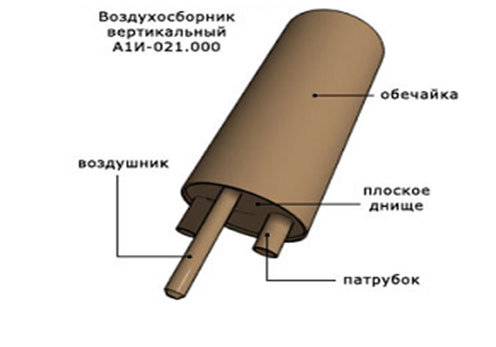

Воздухосборники вертикальные по серии 5.903-20 |
с плоскими днищами Ру до 0,6 МПа |
Наименование |
Размеры, мм |
Масса, кг |
Условный проход, ДУ |
D |
Н |
h |
a |
b |
Воздухосборник А1И 021.000 |
50 |
273 |
556 |
410 |
70 |
100 |
23,6 |
Воздухосборник А1И 021.000-01 |
80 |
325 |
635 |
490 |
75 |
125 |
39,6 |
Воздухосборник А1И 021.000-02 |
150 |
426 |
806 |
650 |
105 |
170 |
79,4 |

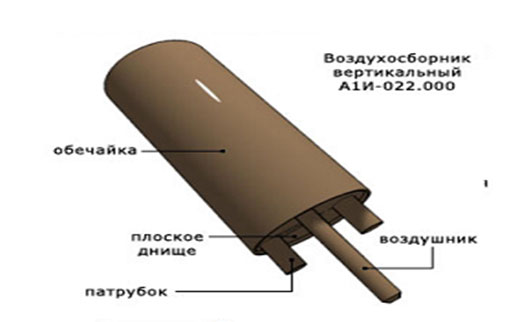

Воздухосборники вертикальные по серии 5.903-20 |
с плоскими днищами Ру до 1,2 МПа |
Наименование |
Размеры, мм |
Масса, кг |
Условный проход, ДУ |
D |
Н |
h |
a |
b |
Воздухосборник А1И 022.000 |
50 |
273 |
550 |
410 |
70 |
100 |
25,4 |
Воздухосборник А1И 022.000-01 |
80 |
325 |
641 |
490 |
75 |
125 |
43,4 |
Воздухосборник А1И 022.000-02 |
150 |
426 |
806 |
650 |
105 |
170 |
83,2 |
|
