Пожарное запорное устройство ПЗУ.

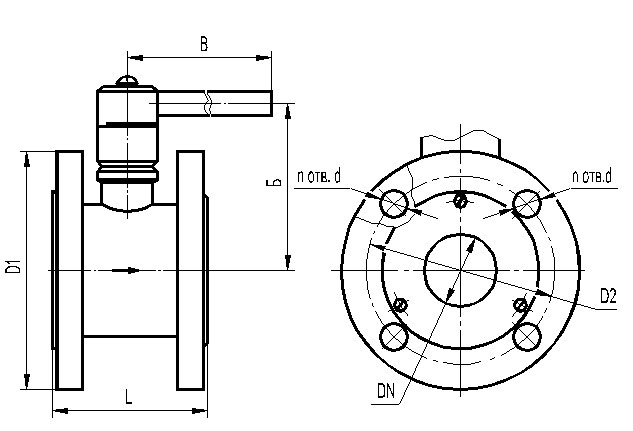

Пожарное запорное устройство ПЗУ 12-50 (80, 100) (нж)
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, в миллиметрах
DN |
L |
Б |
В |
D1 |
D2 |
n отв. d |
50 |
98 |
110 |
180 |
Ø160 |
Ø125±0,2 |
4отв. Ø18 |
80 |
120 |
135 |
290 |
Ø95 |
Ø160±0,2 |
8отв. Ø18 |
100 |
150 |
140 |
290 |
Ø215 |
Ø180±0,2 |
8отв. Ø18 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип крана |
шаровой |
Давление рабочей среды, МПа (кгс/см 2) |
1,2 (12) |
Температура рабочей среды, ( ° С)
- водяной
- газовой |
от плюс 1 до плюс 40
от минус 40 до плюс 40 |
Температура окружающей среды, ( ° С) |
от минус 40 до плюс 40 |
Условный проход DN, мм
Эффективный диаметр Dэ, мм |
50
42 |
80
68 |
100
85 |
Строительная длина L , мм |
98 |
120 |
150 |
Присоединение к технологическому оборудованию |
фланцевое |
Материалы, контактирующие с рабочей средой: |
|
КШЗ |
КШЗ-нж |
- углеродистая сталь |
· |
|
- сталь 12Х18Н10Т |
· |
· |
- сталь 14Х17Н2 |
· |
· |
- фторопласт Ф-4 (Ф4-К20) |
· |
· |
- графлекс |
· |
· |
Рабочие среды |
водные, пенные, газовые |
Направление подачи рабочей среды |
одностороннее, согласно указателю на боковой поверхности КШЗ |
Установочное положение КШЗ |
любое |
Управление КШЗ |
ручное |
Герметичность затвора |
класс А (ГОСТ 9544-93) |

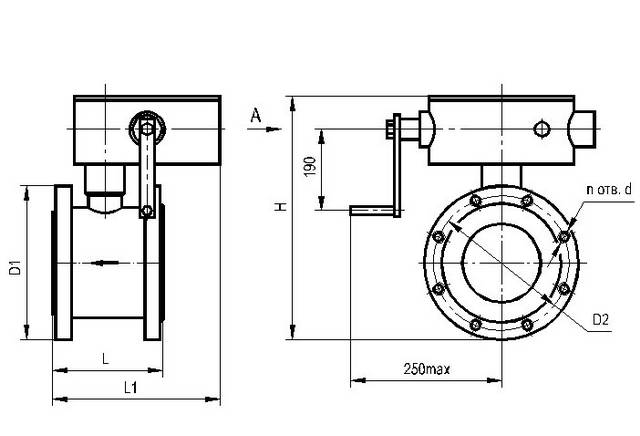

Пожарное запорное устройство ПЗУ 12-150 (200) (нж)
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, в миллиметрах
DN |
L |
L1 |
H |
D1 |
D2 |
n отв. D |
150 |
230 |
270 |
480max |
Ø 280 |
Ø 240±0,2 |
8отв.M20 |
200 |
250 |
280 |
580max |
Ø 335 |
Ø 295±0,2 |
12отв .М 20 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип крана |
шаровой |
Давление рабочей среды, МПа (кгс/см 2) |
1,2 (12) |
Температура рабочей среды, ( ° С)
- водяной
- газовой |
от плюс 1 до плюс 40
от минус 40 до плюс 40 |
Температура окружающей среды, ( ° С) |
от минус 40 до плюс 40 |
Условный проход DN, мм
Эффективный диаметр Dэ, мм |
150
138 |
200
180 |
Строительная длина L , мм |
230 |
250 |
Присоединение к технологическому оборудованию |
фланцевое |
Материалы, контактирующие с рабочей средой: |
|
КШЗ |
КШЗ-нж |
- углеродистая сталь |
· |
|
- сталь 12Х18Н10Т |
· |
· |
- сталь 14Х17Н2 |
· |
· |
- фторопласт Ф-4 (Ф4-К20) |
· |
· |
- графлекс |
· |
· |
Рабочие среды |
водные, пенные, газовые |
Направление подачи рабочей среды |
одностороннее, согласно указателю на боковой поверхности КШЗ |
Установочное положение КШЗ |
вертикальное или горизонтальное с верхним или боковым расположением привода |
Управление КШЗ |
ручное |
Герметичность затвора |
класс А (ГОСТ 9544-93) |

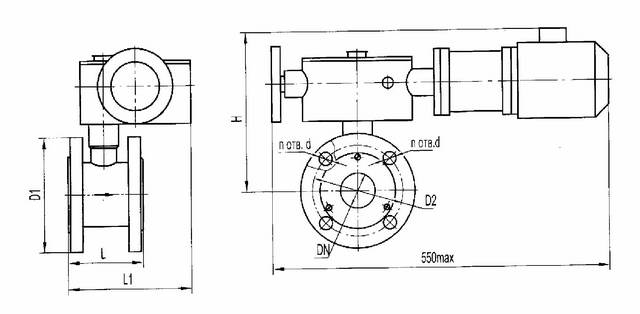

Пожарное запорное устройство ПЗУ 12-50 (80, 100) Э-(нж)
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, в миллиметрах
DN |
L |
L1 |
H |
D1 |
D2 |
n отв. d |
50 |
98 |
170max |
245max |
Ø160 |
Ø 125±0,2 |
4отв . Ø 18 |
80 |
120 |
180max |
265max |
Ø 195 |
Ø 160±0,2 |
8отв . Ø 18 |
100 |
150 |
195max |
275max |
Ø 215 |
Ø 180±0,2 |
8отв . Ø18 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип крана |
шаровой запорный |
Давление рабочей среды, МПа (кгс/см 2) |
1,2 (12) |
Температура рабочей среды, ( ° С)
- водяной
- газовой |
от плюс 1 до плюс 40
от минус 40 до плюс 40 |
Условный проход DN, мм |
50 (80, 100) |
Материалы, контактирующие с рабочей средой: |
|
|
- углеродистая сталь |
- сталь 12Х18Н10Т |
- сталь 14Х17Н2 |
- фторопласт Ф-4 (Ф4-К20) |
- графлекс |
Рабочие среды |
водные, пенные, газовые |
Управление краном |
электроприводом |
Герметичность затвора |
класс А (ГОСТ 9544-93) |
Электропривод |
Э- 6 0/0,25-2
У2 IP54 |
Э-100/0,25-2
У2 IP54 |
Э-100/0,25-12
У2 IP54 |
Момент на выходном валу, Н/м |
6 0 |
100 |
100 |
Полный ход выходного вала, об |
0,25 |
0,25 |
Время переключения, с |
2 |
12 |
Тип электродвигателя |
DN 50 |
DN 80, 100 |
DN 50, 80, 100 |
АИР56В4
У2 IP54 |
АИР63В4
У2 IP54 |
АИР56А4
У2 IP54 |
Мощность, КВт |
0,18 |
0,37 |
0,12 |
Концевые выключатели |
Микропереключатели Д-713* ( Д-703 ) |
Напряжение питания, В/Гц |
380/50 |
* U пост.тока =27 В, I инд. =3 А max , I акт. =8 А max
U пер.тока =220 В, I инд. =1,5 А max , I акт. =3 А max |

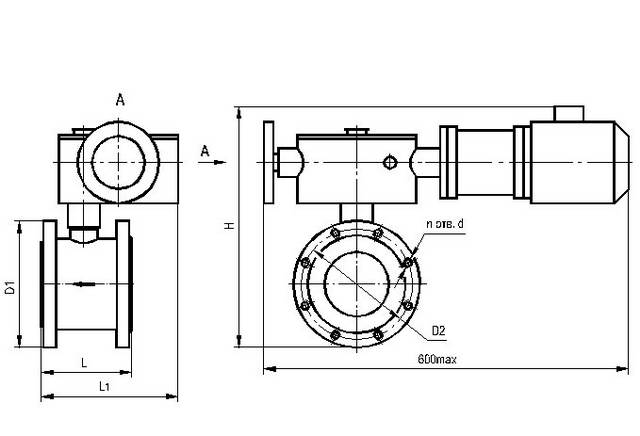

Пожарное запорное устройство ПЗУ 12-150 (200) Э-(нж)
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, в миллиметрах
DN |
L |
L1 |
H |
D1 |
D2 |
n отв. d |
150 |
230 |
270 |
540max |
Ø 280 |
Ø 240±0,2 |
8отв.M20 |
230 |
265 |
280 |
640max |
Ø 335 |
Ø 295±0,2 |
12отв .М 20 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип крана |
шаровой запорный |
Давление рабочей среды, МПа (кгс/см 2) |
1,2 (12) |
Температура рабочей среды, ( ° С)
- водяной
- газовой |
от плюс 1 до плюс 40
от минус 40 до плюс 40 |
Условный проход DN, мм |
150 (200) |
Материалы, контактирующие с рабочей средой: |
|
|
- углеродистая сталь |
- сталь 12Х18Н10Т |
- сталь 14Х17Н2 |
- фторопласт Ф-4 (Ф4-К20) |
- графлекс |
Рабочие среды |
водные, пенные, газовые |
Управление краном |
электроприводом |
Герметичность затвора |
класс А (ГОСТ 9544-93) |
Электропривод |
Э-200/0,25-2
У2 IP54 |
Э-250/0,25-2
У2 IP54 |
Э-250/0,25-18
У2 IP54 |
Момент на выходном валу, Н/м |
2 0 0 |
250 |
250 |
Полный ход выходного вала, об |
0,25 |
0,25 |
Время переключения, с |
2 |
18 |
Тип электродвигателя |
DN 150 |
DN 2 00 |
DN 150 , 2 00 |
АИР80В4
У2 IP54 |
АИР90 L 4
У2 IP54 |
АИР 63 А4
У2 IP54 |
Мощность, КВт |
1,5 |
2,2 |
0,25 |
Концевые выключатели |
Микропереключатели Д-713* (Д-703) |
Напряжение питания, В/Гц |
380/50 |
* U пост.тока =27 В, I инд. =3 А max , I акт. =8 А max
U пер.тока =220 В, I инд. =1,5 А max , I акт. =3 А max |
|
