Болты фундаментные ГОСТ24379.1-80
ТИПЫ И КОНСТРУКЦИЯ ФУНДАМЕНТНЫХ БОЛТОВ

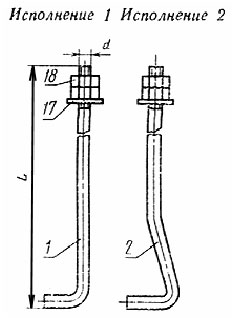

Тип 1
Болты фундаментные изогнутые

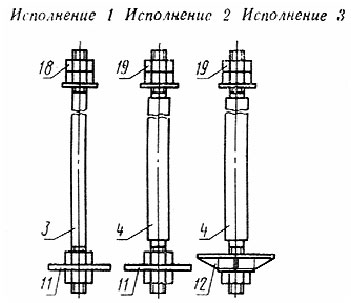

Тип 2
Болты фундаментные с анкерной плитой

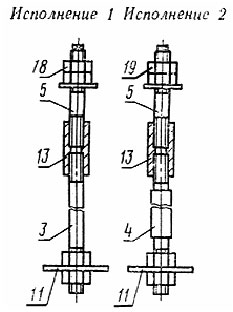

Тип 3
Болты фундаментные составные

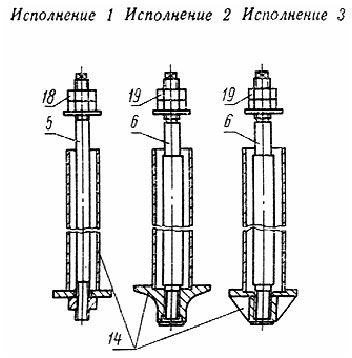

Тип 4
Болты фундаментные съемные
Тип 5
Болт фундаментный прямой

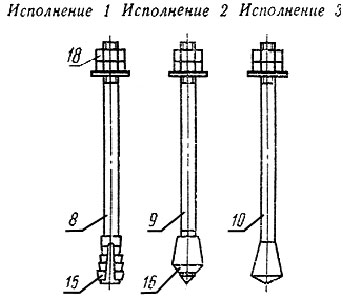

Тип 6
Болты фундаментные с коническим концом
Размеры для справок.
1-10 - шпилька; 11, 12 - плита анкерная; 13 - муфта; 14 - анкерная арматура; 15 - цанга разжимная;
16 - втулка коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70; 19 - гайка по ГОСТ 10605-72*.
________________
* Действует ГОСТ 10605-94. - Примечание "КОДЕКС".
Черт.1
1.2. Длина болтов и диаметр резьбы назначаются в зависимости от длины шпилек и диаметра их резьбы.
Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы 20 мм, длиной 800 мм, со шпилькой из стали марки Ст3пс2:
БОЛТ 1.1.М20х800. Ст3пс2 ГОСТ 24379.1-80
То же, болта типа 4, исполнения 2, диаметром резьбы 100 мм, с мелким шагом резьбы 6 мм, длиной 1900 мм, со шпилькой из стали марки 09Г2С-6:
БОЛТ 4.2.М100х6х1900 09Г2С-6 ГОСТ 24379.1-80
1.3. Общие технические условия - по ГОСТ 24379.0-80.
1.4. Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 дана в приложении 1.
Теоретическая масса болтов типов 3 и 4 указывается в рабочих чертежах.
1.5. Примеры установки болтов в фундаменты приведены в приложении 4.

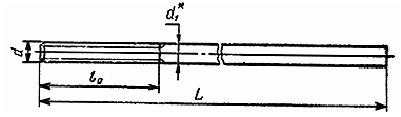

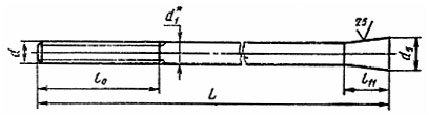

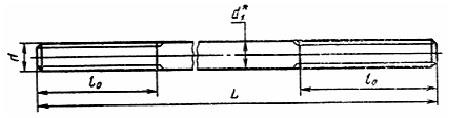

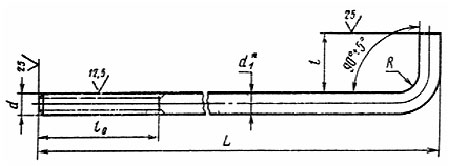

2. КОНСТРУКЦИЯ И РАЗМЕРЫ ШПИЛЕК
2.1. Конструкция и размеры шпилек должны соответствовать указанным на черт.2 и в табл.2.

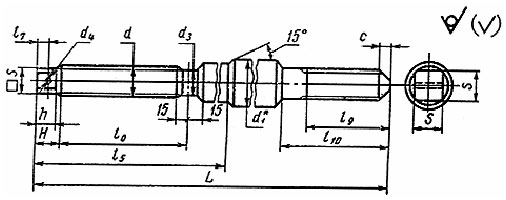

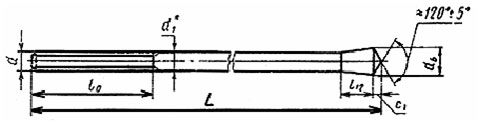

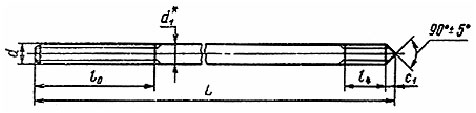

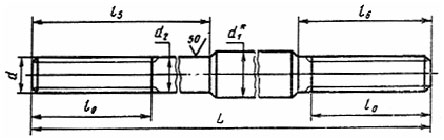

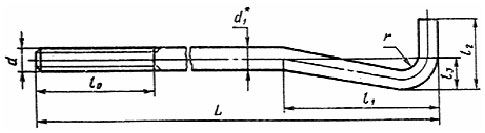

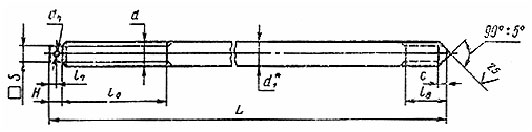

Шпильки
Поз.1 (d = 12-48 мм)
Поз.2(d = 12-48 мм)
Поз.3 (d = 12-48 мм)
Поз.4 (d = 12-48 мм)
Поз.5 (d = 12-48 мм)
Поз.6 (d = 12-48 мм)
Поз.7 (d = 12-48 мм)
Поз.8 (d = 12-48 мм)
Поз.9 (d = 12-48 мм)
Поз.10 (d = 12-48 мм)
|
