Изготовим металлические части (наголовники; опорные плиты; балки; подкладки; скобы; траверсы)
свайного фундамента серия 3.407.9-146 выпуск 3.


Расшифровка марки свайного фундамента серия 3.407.9-146


Ф Х1.Х2-Х3-Х4/Х5

  • Ф –фундамент;
  • Х1 – количество свай в фундаменте (1, 2, 4);
  • Х2 – тип свай (35, 42, 56);
  • Х3 – область применения :

2 – два болта под промежуточные опоры;
4 – четыре болта с базой 250 мм под анкерно-угловые опоры;
4т – четыре болта с базой 350 мм под тяжелые опоры;
1 – штырь для стойки опор с оттяжками;
0 – для закрепления оттяжек;
1/5 – под стойки с наклоном к вертикали 1/5;
1/10 – под стойки с наклоном к вертикали 1/10;

  • Х4/Х5 – номер (высота) швеллера верхней/нижней балки ростверка или траверс;
  • С – сварная балка ростверка.

Цена на наголовники и скобы, балки и траверсы, опорные плиты свайного фундамента зависит от марки стали и антикоррозионного покрытия конструкций.

Односвайные фундаменты

Эскиз

Шифр фундамента

Основные размеры

Состав мет. деталей фундамента Серия 3.407.9-146 вып.3

Вес, кг

Тип свай

А, мм

В, мм

С, мм

Односвайные фундаменты под свободностоящие промежуточные опоры

Ф1.35-2

-

100

-

Наголовник М42 -1 шт

29,7

СН35, С35

Ф1.42-2

-

100

-

Наголовник М42 -1 шт

29,7

ЦС42

Ф1.56-2

-

100

-

Наголовник М42 -1 шт

29,7

ЦС56

Односвайные фундаменты под тяжелые промежуточные и анкерно-угловые опоры

Ф1.35-4

-

100

-

Наголовник М43 -1 шт

39,1

СН35, С35

Ф1.42-4

-

100

-

Наголовник М43 -1 шт

39,1

ЦС42

Ф1.56-4

-

100

-

Наголовник М43 -1 шт

39,1

ЦС56

Односвайные фундаменты под стойки опор с оттяжками

Ф1.35-1

-

-

-

Опорная плита ПО1 -1 шт

21

СН35, С35

Ф1.42-1

-

-

-

Опорная плита ПО1 -1 шт

21

ЦС42

Ф1.56-1

-

-

-

Опорная плита ПО1 -1 шт

21

ЦС56

Односвайные фундаменты для закрепления оттяжек

Ф1.35-0

-

-

-

Скоба М45 -1 шт

27,3

СН35, С35

Ф1.42-0

-

-

-

Скоба М46 -1 шт

37,8

ЦС42

Ф1.56-0

-

-

-

Скоба М44 -1 шт

60,9

ЦС56

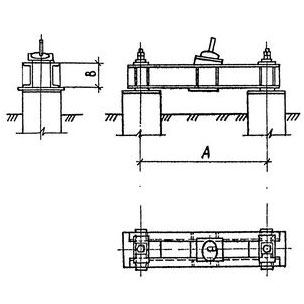

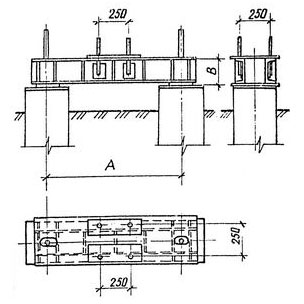

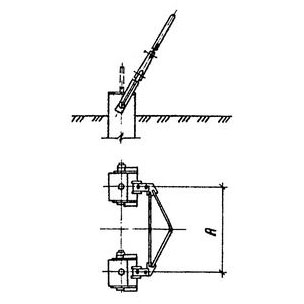

Двухсвайные фундаменты

Эскиз

Шифр фундамента

Основные размеры

состав фундамента

Вес, кг

Тип свай

А, мм

В, мм

С, мм

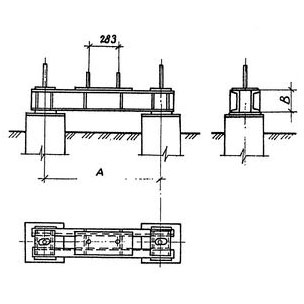

Двухсвайные фундаменты под свободностоящие промежуточные опоры

Ф2.35-2-16

1100

160

-

Подкладка М47 -2 шт, Балка Б35-2-16 -1 шт

91,6

СН35, С35

Ф2.35-2-20

1100

200

-

Подкладка М48 -2 шт, Балка Б35-2-20 -1 шт

120,6

СН35, С35

Ф2.35-2-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-2-24 -1 шт

156,1

СН35, С35

Ф2.42-2-16

1100

160

-

Подкладка М47 -2 шт, Балка Б35-2-16 -1 шт

91,6

ЦС42

Ф2.42-2-20

1100

200

-

Подкладка М48 -2 шт, Балка Б35-2-20 -1 шт

120,6

ЦС42

Ф2.42-2-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-2-24 -1 шт

156,1

ЦС42

Ф2.56-2-24

1700

240

-

Подкладка М50 -2 шт, Балка Б56-2-24 -1 шт

190,8

ЦС56

Ф2.56-2-30

1700

300

-

Подкладка М52 -2 шт, Балка Б56-2-30 -1 шт

257,1

ЦС56

Двухсвайные фундаменты под тяжелые промежуточные и анкерно-угловые опоры

Ф2.35-4-20

1100

200

-

Подкладка М49 -2 шт, Балка Б35-4-20 -1 шт

193,3

СН35, С35

Ф2.35-4-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-4-24 -1 шт

232,9

СН35, С35

Ф2.42-4-20

1100

200

-

Подкладка М49 -2 шт, Балка Б35-4-20 -1 шт

193,3

ЦС42

Ф2.42-4-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-4-24 -1 шт

232,9

ЦС42

Ф2.56-4-20

1700

200

-

Подкладка М50 -2 шт, Балка Б56-4-20 -1 шт

253,4

ЦС56

Ф2.56-4-24

1700

240

-

Подкладка М50 -2 шт, Балка Б56-4-24 -1 шт

305,4

ЦС56

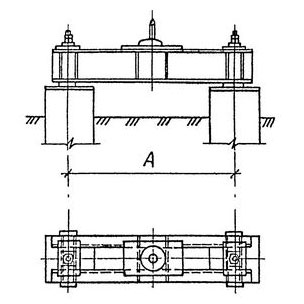

         Двухсвайные фундаменты под стойки опор с оттяжками

Ф2.35-1-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-1-24 -1 шт, Опорная плита ПО1 -1 шт

164,9

СН35, С35

Ф2.42-1-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-1-24 -1 шт, Опорная плита ПО1 -1 шт

164,9

ЦС42

Ф2.56-1-30

1700

300

-

Подкладка М52 -2 шт, Балка Б56-1-30 -1 шт, Опорная плита ПО1 -1 шт

268,7

ЦС56

Ф2.35-1-30

1100

300

-

Подкладка М51 -2 шт, Балка Б35-1-30 -1 шт, Опорная плита ПО1 -1 шт

206,2

СН35, С35

Ф2.42-1-30

1100

300

-

Подкладка М51 -2 шт, Балка Б35-1-30 -1 шт, Опорная плита ПО1 -1 шт

206,2

ЦС42

Ф2.56-1-40

1700

400

-

Подкладка М54 -2 шт, Балка Б56-1-40 -1 шт, Опорная плита ПО1 -1 шт

376,1

ЦС56

Ф2.35-1/5-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-1/5-24 -1 шт, Опорная плита ПО1 -1 шт

169,2

СН35, С35

Ф2.42-1/5-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-1/5-24 -1 шт, Опорная плита ПО1 -1 шт

169,2

ЦС42

Ф2.56-1/5-30

1700

300

-

Подкладка М52 -2 шт, Балка Б56-1/5-30 -1 шт, Опорная плита ПО1 -1 шт

278,8

ЦС56

Ф2.35-1/5-30

1100

300

-

Подкладка М51 -2 шт, Балка Б35-1/5-30 -1 шт, Опорная плита ПО1 -1 шт

218,2

СН35, С35

Ф2.42-1/5-30

1100

300

-

Подкладка М51 -2 шт, Балка Б35-1/5-30 -1 шт, Опорная плита ПО1 -1 шт

218,2

ЦС42

Ф2.56-1/5-40

1700

400

-

Подкладка М54 -2 шт, Балка Б35-1/5-40 -1 шт, Опорная плита ПО1 -1 шт

389,9

ЦС56

Ф2.35-1/10-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-1/10-24 -1 шт, Опорная плита ПО1 -1 шт

168,4

СН35, С35

Ф2.42-1/10-24

1100

240

-

Подкладка М49 -2 шт, Балка Б35-1/10-24 -1 шт, Опорная плита ПО1 -1 шт

168,4

ЦС42

Ф2.56-1/10-30

1700

300

-

Подкладка М52 -2 шт, Балка Б56-1/10-30 -1 шт, Опорная плита ПО1 -1 шт

278,4

ЦС56

Ф2.35-1/10-30

1100

300

-

Подкладка М51 -2 шт, Балка Б35-1/10-30 -1 шт, Опорная плита ПО1 -1 шт

217,8

СН35, С35

Ф2.42-1/10-30

1100

300

-

Подкладка М51 -2 шт, Балка Б35-1/10-30 -1 шт, Опорная плита ПО1 -1 шт

217,8

ЦС42

Ф2.56-1/10-40

1700

400

-

Подкладка М54 -2 шт, Балка Б56-1/10-40 -1 шт, Опорная плита ПО1 -1 шт

389,6

ЦС56

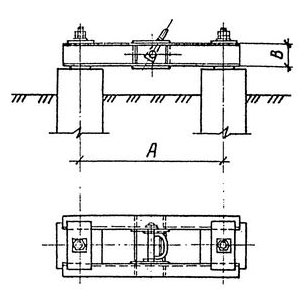

                    Двухсвайные фундаменты для закрепления оттяжек

Ф2.35-0-20

1100

200

-

Подкладка М51 -2 шт, Балка Б35-0-20 -1 шт

143,6

СН35, С35

Ф2.35-0-30

1100

300

-

Подкладка М53 -2 шт, Балка Б35-0-30 -1 шт

234,2

СН35, С35

Ф2.42-0-20

1100

200

-

Подкладка М51 -2 шт, Балка Б35-0-20 -1 шт

143,6

ЦС42

Ф2.42-0-30

1100

300

-

Подкладка М53 -2 шт, Балка Б35-0-30 -1 шт

234,2

ЦС42

Ф2.56-0-30

1700

300

-

Подкладка М52 -2 шт, Балка Б56-0-30 -1 шт

277,7

ЦС56

Ф2.56-0-40

1700

400

-

Подкладка М54 -2 шт, Балка Б56-0-40 -1 шт

407,9

ЦС56

Ф2.35-0-3

1100

-

-

Скоба М45 -2 шт, Траверса Т35-3 -1 шт

107,3

СН35, С35

Ф2.35-0-4

1100

-

-

Скоба М45 -2 шт, Траверса Т35-4 -1 шт

118,2

СН35, С35

Ф2.42-0-3

1100

-

-

Скоба М46 -2 шт, Траверса Т35-3 -1 шт

128,3

ЦС42

Ф2.42-0-4

1100

-

-

Скоба М46 -2 шт, Траверса Т35-4 -1 шт

139,2

ЦС42

Ф2.56-0-4

1700

-

-

Скоба М44 -2 шт, Траверса Т56-4 -1 шт

201,3

ЦС56

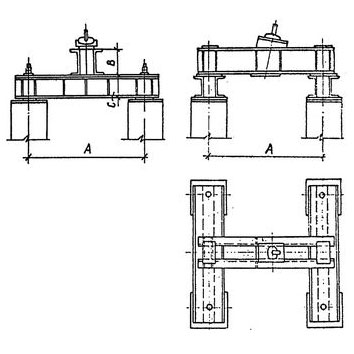

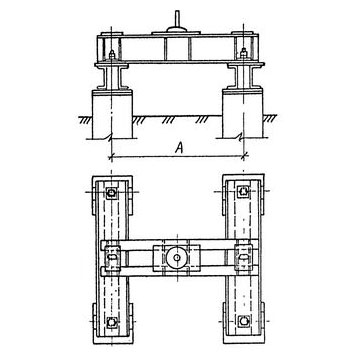

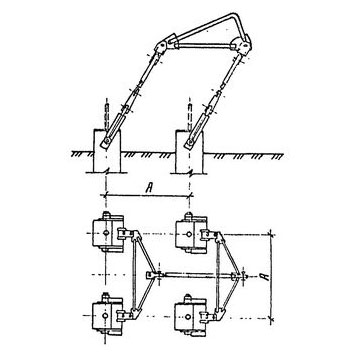

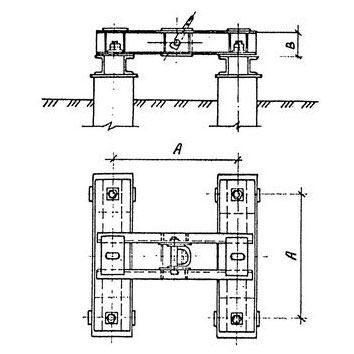

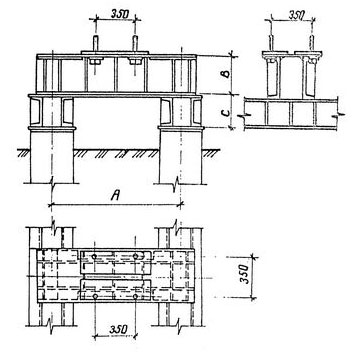

Четырехсвайные фундаменты

Эскиз

Шифр фундамента

Основные размеры

Состав фундамента

Вес, кг

Тип свай

А, мм

В, мм

С, мм

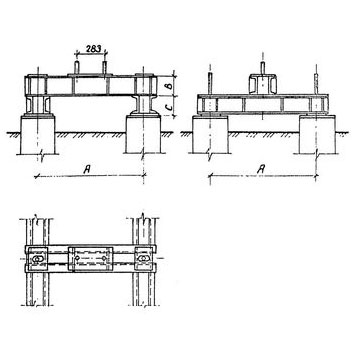

Четырехсвайные фундаменты под свободностоящие промежуточные опоры

Ф4.35-2-20/16

1100

200

160

Подкладка М47 -4 шт, Балка Б35-2-20 -1 шт, Балка Б35-16 -2 шт

297,8

СН35, С35

Ф4.35-2-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-2-24 -1 шт, Балка Б35-20 -2 шт

388,7

СН35, С35

Ф4.42-2-20/16

1100

200

160

Подкладка М47 -4 шт, Балка Б35-2-20 -1 шт, Балка Б35-16 -2 шт

297,8

ЦС42

Ф4.42-2-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-2-24 -1 шт, Балка Б35-20 -2 шт

388,7

ЦС42

Ф4.56-2-24/20

1700

240

200

Подкладка М50 -4 шт, Балка Б56-2-24 -1 шт, Балка Б56-20 -2 шт

519,8

ЦС56

Ф4.56-2-30/24

1700

300

240

Подкладка М50 -4 шт, Балка Б56-2-30 -1 шт, Балка Б56-24 -2 шт

684,1

ЦС56

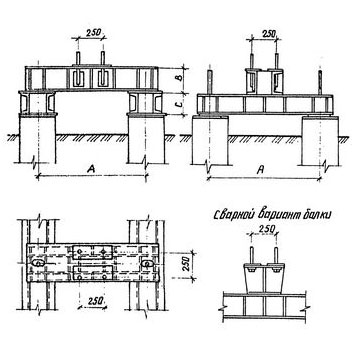

Четырехсвайные фундаменты под тяжелые промежуточные и анкерно-угловые опоры

Ф4.35-4-20/20

1100

200

200

Подкладка М48 -4 шт, Балка Б35-4-20 -1 шт, Балка Б35-20 -2 шт

425,9

СН35, С35

Ф4.35-4-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-4-24 -1 шт, Балка Б35-20 -2 шт

465,5

СН35, С35

Ф4.35-4-30/24

1100

300

240

Подкладка М48 -4 шт, Балка Б35-4-30 -1 шт, Балка Б35-24 -2 шт

613,3

СН35, С35

Ф4.42-4-20/20

1100

200

200

Подкладка М48 -4 шт, Балка Б35-4-20 -1 шт, Балка Б35-20 -2 шт

425,9

ЦС42

Ф4.42-4-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-4-24 -1 шт, Балка Б35-20 -2 шт

465,5

ЦС42

Ф4.42-4-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-4-30 -1 шт, Балка Б35-24 -2 шт

613,3

ЦС42

Ф4.56-4-24/24

1700

240

240

Подкладка М50 -4 шт, Балка Б56-4-24 -1 шт, Балка Б56-24 -2 шт

737,4

ЦС56

Ф4.56-4-30/30

1700

300

300

Подкладка М52 -4 шт, Балка Б56-4-30 -1 шт, Балка Б56-30 -2 шт

945,1

ЦС56

Ф4.35-4-29С/24

1100

290

240

Подкладка М49 -4 шт, Балка Б35-4-29с -1 шт, Балка Б35-24 -2 шт

643,5

СН35, С35

Ф4.42-4-29С/24

1100

290

240

Подкладка М49 -4 шт, Балка Б35-4-29с -1 шт, Балка Б35-24 -2 шт

643,5

ЦС42

Ф4.56-4-39С/30

1700

390

300

Подкладка М52 -4 шт, Балка Б56-4-39с -1 шт, Балка Б56-30 -2 шт

1039,3

ЦС56

Ф4.35-4т-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-4т-30 -1 шт, Балка Б35-24 -2 шт

626,6

СН35, С35

Ф4.35-4т-40/24

1100

400

240

Подкладка М49 -4 шт, Балка Б35-4т-40 -1 шт, Балка Б35-24 -2 шт

702,8

СН35, С35

Ф4.42-4т-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-4т-30 -1 шт, Балка Б35-24 -2 шт

626,6

ЦС42

Ф4.42-4т-40/24

1100

400

240

Подкладка М49 -4 шт, Балка Б35-4т-40 -1 шт, Балка Б35-24 -2 шт

702,8

ЦС42

Ф4.56-4т-40/30

1700

400

300

Подкладка М52 -4 шт, Балка Б56-4т-40 -1 шт, Балка Б56-30 -2 шт

1054,3

ЦС56

Ф4.56-4т-40У/30

1700

400

300

Подкладка М52 -4 шт, Балка Б56-4т-40у -1 шт, Балка Б56-30 -2 шт

1073,5

ЦС56

Четырехсвайные фундаменты под стойки опор с оттяжками

Ф4.35-1-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-1-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт

397,5

СН35, С35

Ф4.42-1-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-1-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт

397,5

ЦС42

Ф4.56-1-30/24

1700

300

240

Подкладка М50 -4 шт, Балка Б56-1-30 -1 шт, Балка Б56-24 -2 шт, Опорная плита ПО1 -1 шт

695,7

ЦС56

Ф4.35-1-30/24

1100

300

240

Подкладка М48 -4 шт, Балка Б35-1-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт

536,2

СН35, С35

Ф4.42-1-30/24

1100

300

240

Подкладка М48 -4 шт, Балка Б35-1-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт

536,2

ЦС42

Ф4.56-1-40/30

1700

400

300

Подкладка М52 -4 шт, Балка Б56-1-40 -1 шт, Балка Б56-30 -2 шт, Опорная плита ПО1 -1 шт

949,3

ЦС56

Ф4.35-1/5-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-1/5-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт

401,8

СН35, С35

Ф4.42-1/5-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-1/5-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт

401,8

ЦС42

Ф4.56-1/5-30/24

1700

300

240

Подкладка М50 -4 шт, Балка Б56-1/5-30 -1 шт, Балка Б56-24 -2 шт, Опорная плита ПО1 -1 шт

705,8

ЦС56

Ф4.35-1/5-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-1/5-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт

548,2

СН35, С35

Ф4.42-1/5-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-1/5-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт

548,2

ЦС42

Ф4.56-1/5-40/30

1700

400

300

Подкладка М52 -4 шт, Балка Б35-1/5-40 -1 шт, Балка Б56-30 -2 шт, Опорная плита ПО1 -1 шт

963,1

ЦС56

Ф4.35-1/10-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-1/10-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт

401

СН35, С35

Ф4.42-1/10-24/20

1100

240

200

Подкладка М48 -4 шт, Балка Б35-1/10-24 -1 шт, Балка Б35-20 -2 шт, Опорная плита ПО1 -1 шт

401

ЦС42

Ф4.56-1/10-30/24

1700

300

240

Подкладка М50 -4 шт, Балка Б56-1/10-30 -1 шт, Балка Б56-24 -2 шт, Опорная плита ПО1 -1 шт

705,2

ЦС56

Ф4.35-1/10-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-1/10-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт

547,8

СН35, С35

Ф4.42-1/10-30/24

1100

300

240

Подкладка М49 -4 шт, Балка Б35-1/10-30 -1 шт, Балка Б35-24 -2 шт, Опорная плита ПО1 -1 шт

547,8

ЦС42

Ф4.56-1/10-40/30

1700

400

300

Подкладка М52 -4 шт, Балка Б56-1/10-40 -1 шт, Балка Б56-30 -2 шт, Опорная плита ПО1 -1 шт

962,8

ЦС56

Четырехсвайные фундаменты для закрепления оттяжек

Ф4.35-0-20/16

1100

200

-

Подкладка М47 -4 шт, Балка Б35-0-20 -1 шт, Балка Б35-16 -2 шт

315,8

СН35, С35

Ф4.35-0-30/20

1100

300

-

Подкладка М48 -4 шт, Балка Б35-0-30 -1 шт, Балка Б35-20 -2 шт

460,2

СН35, С35

Ф4.42-0-20/16

1100

200

-

Подкладка М47 -4 шт, Балка Б35-0-20 -1 шт, Балка Б35-16 -2 шт

315,8

ЦС42

Ф4.42-0-30/20

1100

300

-

Подкладка М48 -4 шт, Балка Б35-0-30 -1 шт, Балка Б35-20 -2 шт

460,2

ЦС42

Ф4.56-0-30/24

1700

300

-

Подкладка М50 -4 шт, Балка Б56-0-30 -1 шт, Балка Б56-24 -2 шт

704,1

ЦС56

Ф4.56-0-40/30

1700

400

-

Подкладка М52 -4 шт, Балка Б56-0-40 -1 шт, Балка Б56-30 -2 шт

981,1

ЦС56

Ф4.35-0-3с/3

1100

-

-

Скоба М45 -4 шт, Траверса Т35-3с -1 шт, Траверса Т35-3 -2 шт

266

СН35, С35

Ф4.35-0-4с/3

1100

-

-

Скоба М45 -4 шт, Траверса Т35-4с -1 шт, Траверса Т35-3 -2 шт

278,1

СН35, С35

Ф4.42-0-3с/3

1100

-

-

Скоба М46 -4 шт, Траверса Т35-3с -1 шт, Траверса Т35-3 -2 шт

308

ЦС42

Ф4.42-0-4с/3

1100

-

-

Скоба М46 -4 шт, Траверса Т35-4с -1 шт, Траверса Т35-3 -2 шт

320,1

ЦС42

В типовой серии 3.407.9-146 разработаны следующие металлические конструкции:

  1. Наголовники М42 и М43 для односвайных фундаментов под металлические свободностоящие опоры привариваются к верхнему листу закладной детали сваи;
  2. Плиты опорные ПО1 и ПО2 для односвайных фундаментов под стойки опор с оттяжками монтируются на верхнем торце свай;
  3. Скобы М44-М46 для закрепления на фундаменте оттяжек опор крепятся к оголовку свай с помощью болтов;
  4. Балки ростверка с различными конструкциями узлов крепления опор (2 болта, 4 болта, штырь, петля) для двух- и четырехсвайных фундаментов под опоры ВЛ 35-500 кВ крепятся к второстепенным балкам или оголовкам свай;
  5. Треугольные траверсы для закрепления одиночных или расщепленных оттяжек опор в двух и четырехсвайных фундаментах крепятся к скобам М44-М46, установленным на сваях.

Расшифровка марки металлических балок и траверс серия 3.407.9-146
Б Х1-Х2-Х3-Х4-Х5

  • Б – балка;
  • Х1 – тип соединяемых свай (35, 42, 56);
  • Х2 – исполнение узла крепления опоры:
2 – два болта;
4 – четыре болта с базой 250 мм;
4т – четыре болта с базой 350 мм;
1 – штырь;
0 – петля для оттяжек;
1/5 – штырь с наклоном к вертикали 1/5;
1/10 – штырь с наклоном к вертикали 1/10;
  • Х4 – номер (высота) швеллера балки ростверка;
  • С – сварная, У – усиленная балка ростверка.

Т Х1-Х2с

  • Т – траверса;
  • Х1 – тип соединяемых свай (35, 42, 56);
  • Х2 – диаметр скобы см;
  • С - соединительная траверса для четырехсвайного фундамента.

деталь ростверка

наименование

масса м/к, кг

деталь ростверка

наименование

масса м/к, кг

Б35-2-16

Балка

77

Б35-0-20

Балка

121

Б35-2-20

Балка

103

Б35-0-30

Балка

208

Б35-2-24

Балка

136

Б56-0-30

Балка

253

Б56-2-24

Балка

171

Б56-0-40

Балка

380

Б56-2-30

Балка

232

Б35-16

Балка

82

Б35-4-20

Балка

173

Б35-20

Балка

109

Б35-4-24

Балка

213

Б35-24

Балка

156

Б35-4-30

Балка

261

Б56-20

Балка

154

Б35-4-29с

Балка

291

Б56-24

Балка

206

Б56-4-39с

Балка

438

Б56-30

Балка

276

Б35-4т-30

Балка

274

Т35-3

Траверса

52

Б35-4т-40

Балка

350

Т35-4

Траверса

64

Б56-4-20

Балка

233

Т35-3с

Траверса

51

Б56-4-24

Балка

285

Т35-4с

Траверса

63

Б56-4-30

Балка

344

Т56-4

Траверса

79

Б56-4т-40

Балка

453

ПО1, ПО2

Опорная плита

21

Б56-4т-40у

Балка

472

М42

Наголовник

30

Б35-1-24

Балка

124

М43

Наголовник

39

Б35-1/10-24

Балка

127

М44

Скоба

61

Б35-1-/5-24

Балка

128

М45

Скоба

27

Б35-1-30

Балка

162

М46

Скоба

38

Б35-1/10-30

Балка

174

М47

Подкладка

8

Б35-1/5-30

Балка

175

М48

Подкладка

9

Б56-1-30

Балка

223

М49

Подкладка

10

Б56-1/10-30

Балка

232

М50

Подкладка

10

Б35-1/5-30

Балка

233

М51

Подкладка

11

Б56-1-40

Балка

327

М52

Подкладка

13

Б56-1/10-40

Балка

340

М53

Подкладка

13

Б35-1/5-40

Балка

341

М54

Подкладка

14

М1

Наголовник винтовой сваи



М56

Шпилька крепления сваи


Цена на наголовники и скобы, балки и траверсы, опорные плиты свайного фундамента зависит от марки стали и антикоррозионного покрытия конструкций.
Главная  ::  Продукция  ::  Контакты
ООО "Пром-Нестандарт" © 2005-2021

  Rambler's Top100       Яндекс цитирования
